Квартира в жилом комплексе (ул. Сущёвский Вал, 43а, кв.67)

Квартиры в жилом комплексе на стадии строительства / перестройки были отсканированы (методом трехмерного лазерного сканирования), созданы 3D модели каждой квартиры и построены чертежи (план, разрезы и развертки).

Трехмерное лазерное сканирование квартиры в новостройке производится современным лазерным сканером, а в результате Заказчик получает не только цифровую точечную 3d модель, но может заказать дополнительно создание твердотельной 3д модели всего помещения, а также обмерные чертежи. Что и было сделано на данном объекте: сканирование, моделирование, чертежи.
Адрес
г. Москва,
ул. Сущёвский Вал, 43а
квартира 67
Выполненные работы
Обмеры квартиры методом трехмерного лазерного сканирования.
3D моделирование квартиры.
Построение чертежей: план квартиры (М1:20), план потолка (М1:20) и развертки стен (М1:20).
Фотогалерея

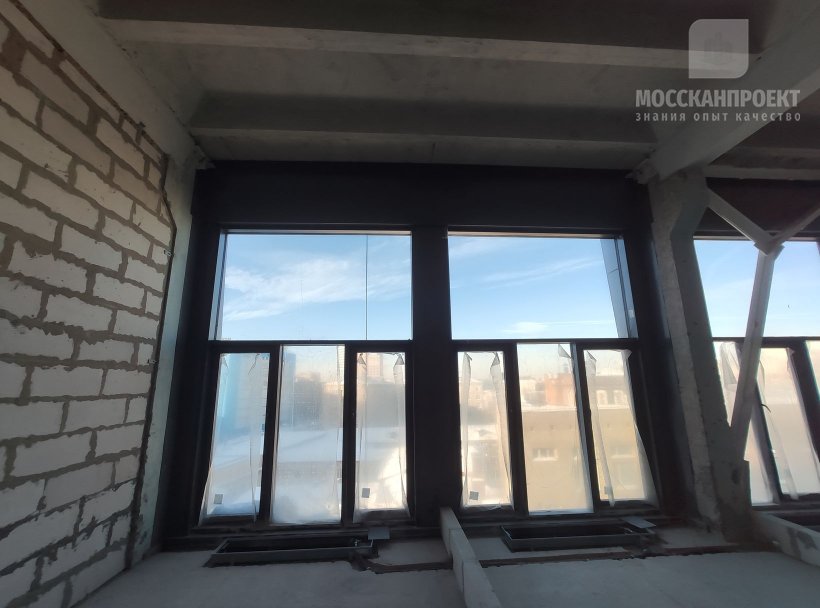

вид на окна квартиры в новостройке до отделки
Объект для проведения обмерных работ: квартира в новостройке без отделки (вид 1).

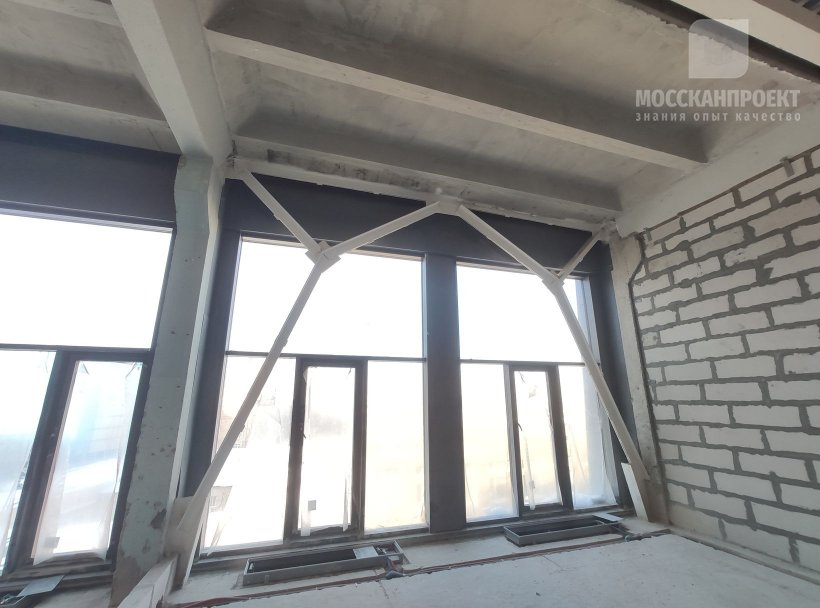

окна и  строительные балки в квартире в новостройке до отделки
Объект для проведения обмерных работ: квартира в новостройке без отделки (вид 2).

3d модель квартиры с текстурами
3D модель квартиры (твердотельная, с текстурами, общий вид).

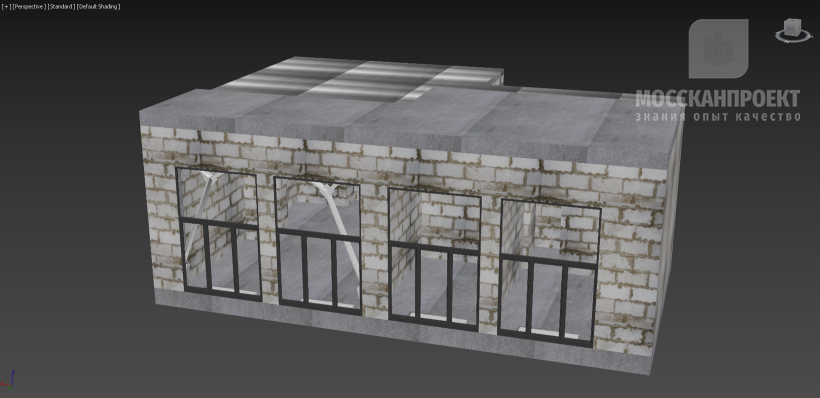

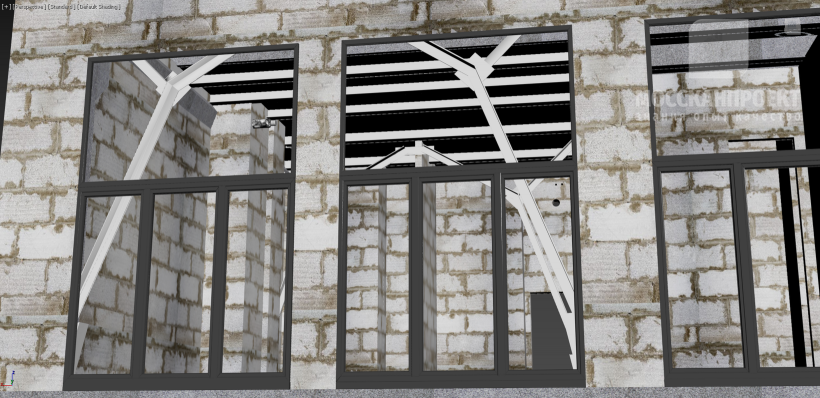

3d модель квартиры вид на окна снаружи
Трехмерная модель квартиры (твердотельная, с текстурами,  вид с улицы).

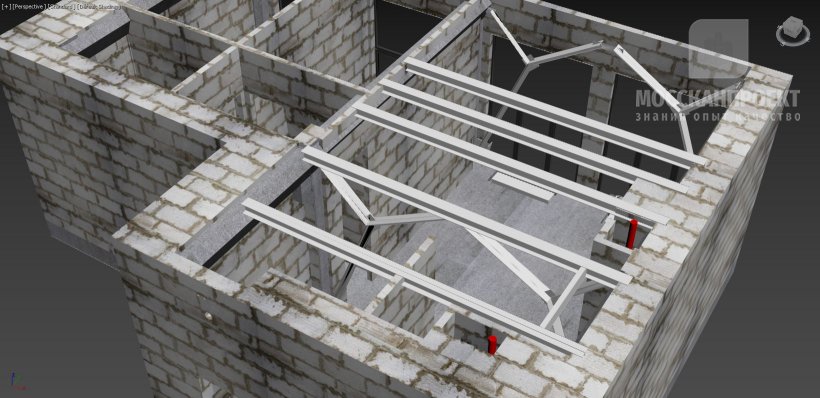

3d модель квартиры вид сверху
3d моделирование квартиры (твердотельная модель с текстурами, вид сверху).

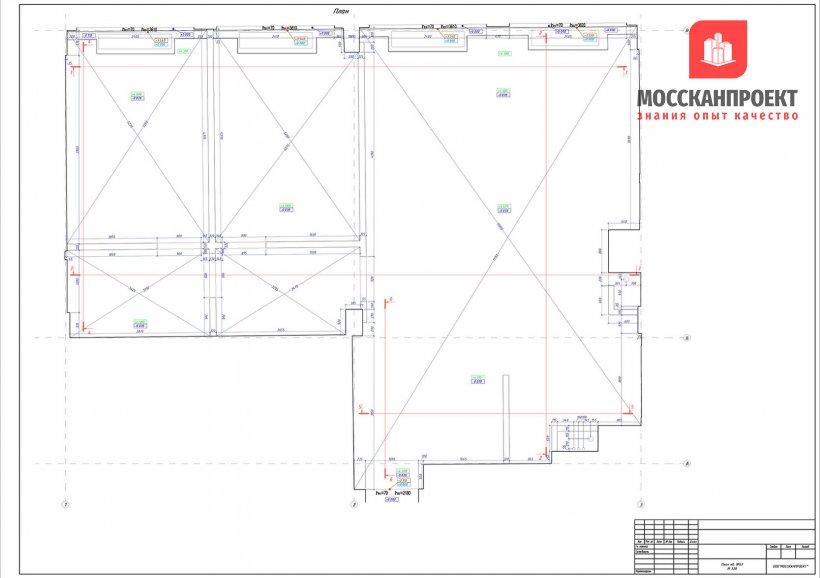

чертеж квартиры - план с размерами
Обмерный чертеж: план квартиры, составленный по результатам лазерного сканирования.

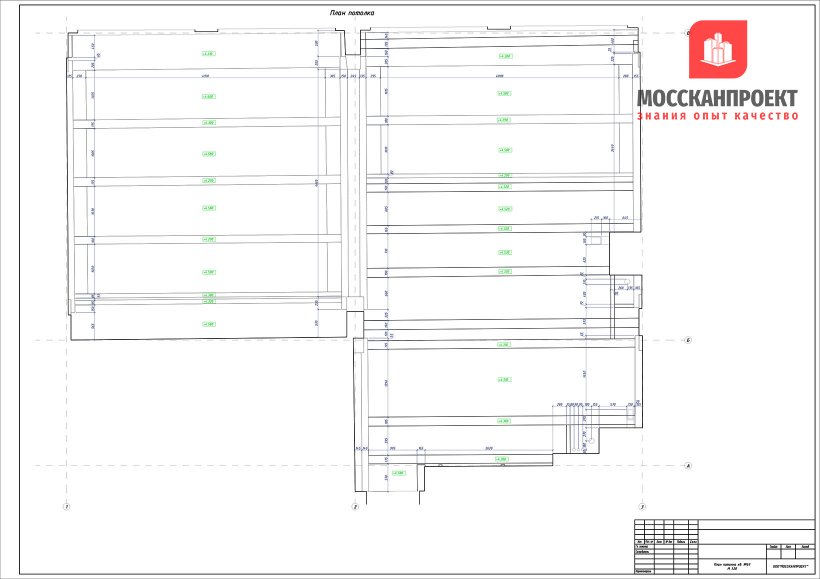

чертеж потолка в квартире с размерами
Обмерный чертеж: план потолка квартиры, составленный по результатам лазерного сканирования.

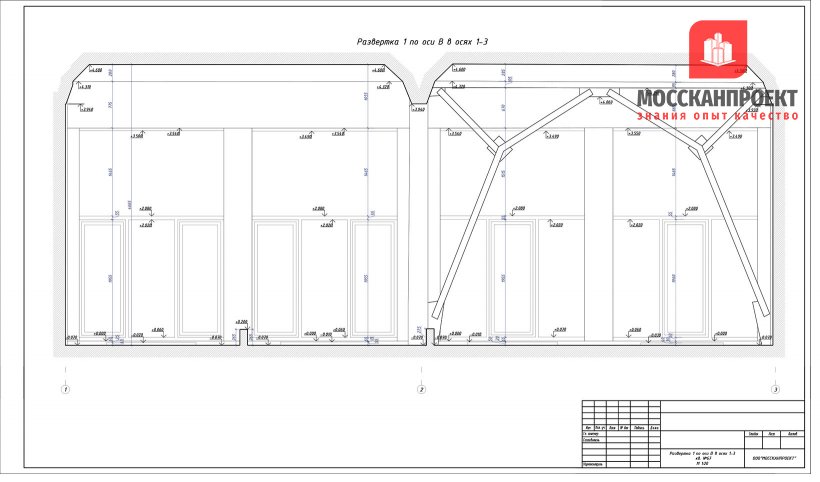

обмерный чертеж с размерами - развертка по оси В в осях 1-3
Обмерный чертеж: развертка стены квартиры в новостройке (по оси В в осях 1-3).

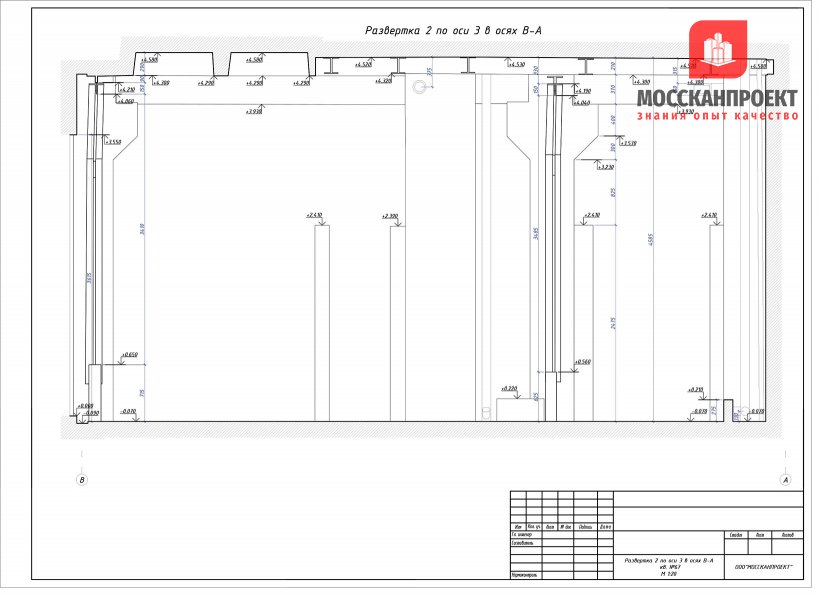

чертеж квартиры с размерами - развертка по оси 3 в осях В-А
Обмерный чертеж: развертка стены квартиры в новостройке (по оси 3 в осях В-А).

чертеж с размерами - развертка стены по оси Б в осях 1-3
Обмерный чертеж: развертка стены квартиры в новостройке (по оси Б в осях 1-3).
